PLC电力线通信解决方案
通过PLC实现智能照明管理
系统介绍
· 利用电力线缆载波通讯，无需布线，自动组网
· 调制方式为BPSK/DSSS, EIA709.2兼容
· 芯片内集成模拟支持信道冗余传输、集成低噪声自动增益调整AGC、集成RS硬件编解码器，具有前向纠错能力，实现多字
节纠错，大幅提高一次接收成功率
· 具有信道、速率自适应接收功能
三种通讯速率: 5.48k/365bps(15 DSSS)/87bps(63 DSSS)，
四个频点:131.58k/263.16k/312.5k/416.67kHz
· 采用窄带数字滤波器，降低成本，提高运行可靠性
硬件-PLC智能照明控制系统
PLC单灯控制器
PLC节点控制器，安装在每个灯具的外壳内，由集中器通过PLC控制。在灯具上提供负载控制（开/关）和调光功能。
技术参数
型号
| XLZ11UN2-DAC/PWM
|
输入电压
| 100-277VAC 50/60Hz
|
功耗
| ≤1.3W
|
负载功率
| 最大500W
|
负载电流
| <5A
|
调制方式
| BPSK/DSSS
|
PLC频点
| 131.58/263.16/312.5/416.67kHz
|
PLC通信速率
| 5.48k/783bps/87bp
|
接口与协议
|
|
调光接口
| DAC 1-10V/ PWM
|
连接线 ( 输入/输出)
| Leads
|
通讯方式
| PLC
|
外观
|
|
结构
| 铝, IP54/IP67
|
尺寸
| 159x70x40mm
|
重量
| 0.7±0.25 kg
|
输入/输出线
| 棕-蓝-黄/绿
|
调光线
| 红 (+)/黑(-) |

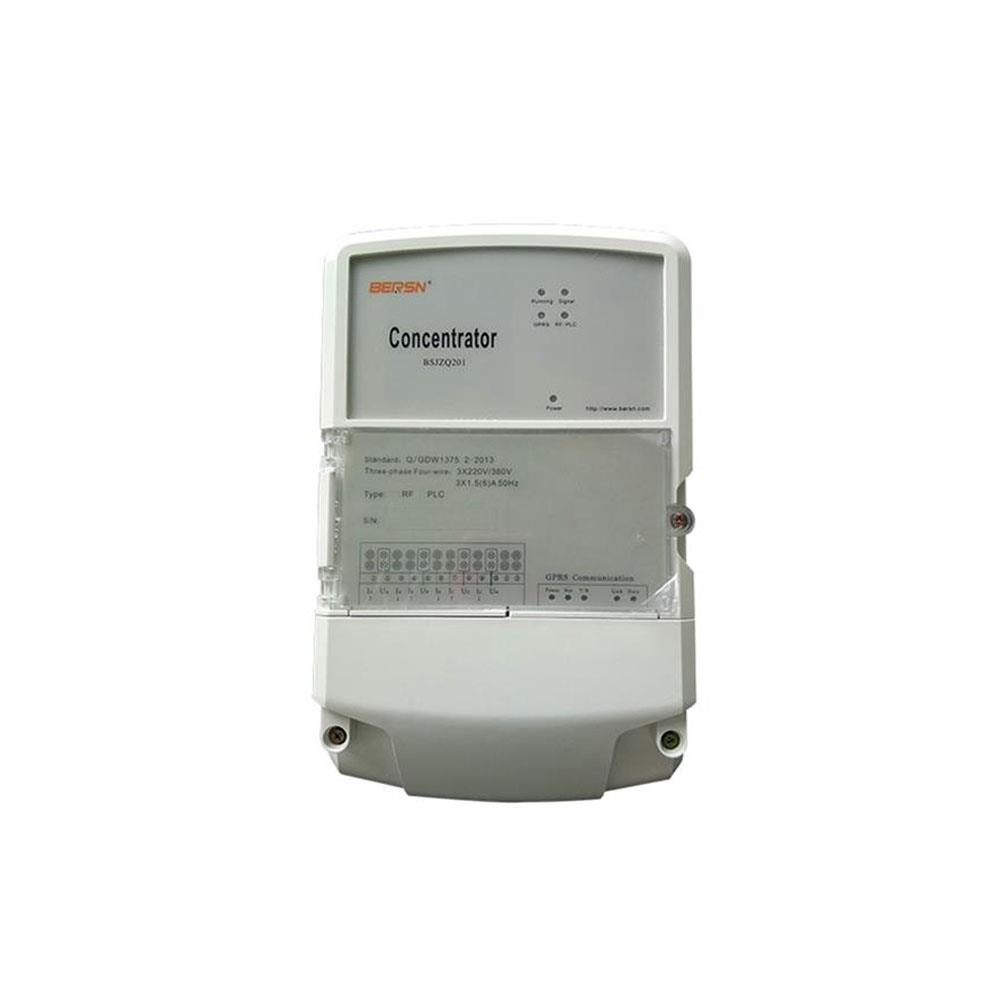

PLC电力载波集中器
技术参数
型号
| SLGJ2-IPLC
|
输入电压
| 3×220/380V±20%
|
功耗
| <3W
|
功率因数
| >0.9
|
上行通讯
| GSM 900-1800MHz
|
下行通讯
| PLC
|
PLC频点
| 131.58/263.16/312.5/416.67kHz
|
串行接口
| RS-485
|
PLC通信速率
| 5.48k/783bps/87bps
|
调制方式
| BPSK/DSSS
|
控制回路
| 4
|
重量
| 3 kg
|
尺寸
| 290x198x95mm
|
